Arduino基础入门篇19—点阵屏

网友投稿 2018-09-12 21:54

将8个LED发光二极管封装在一起就组成了数码管,将更多的LED组合在一起就组成了点阵屏。本篇我们来认识点阵屏,通过Arduino的IO口直接驱动点阵屏来了解其驱动方式。

1. 点阵屏介绍

LED点阵屏由LED发光二极管组成,通过控制LED亮灭来显示文字、图片、动画、视频等,被广泛应用于公共场合做信息展示,如广告屏、公告牌等。

LED点阵屏按照LED发光颜色可分为单色、双色、三色灯等,可显示红、黄、绿甚至是真彩色。根据LED的数量又分为4x4、8x8、16x16等不同类型。多色点阵屏工艺要求相对较高,需要考虑多种颜色混合时对色彩的影响。这里我们通过单色8x8点阵屏来了解其原理。

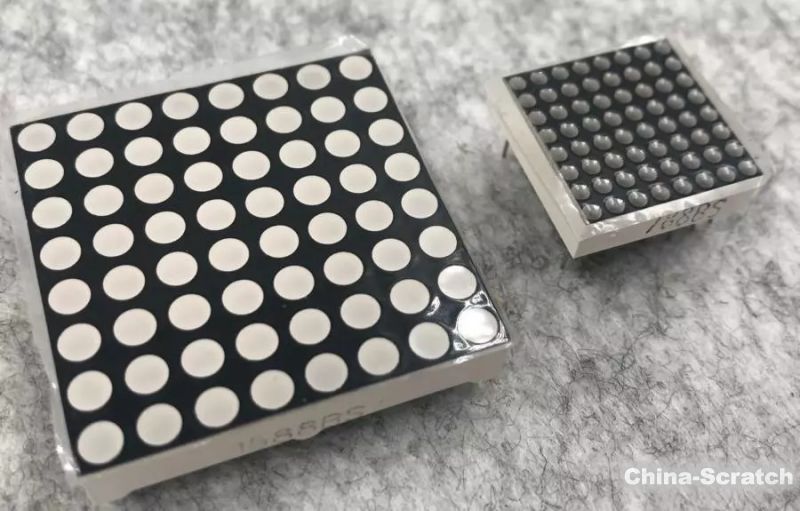

https://cdn.china-scratch.com/timg/180914/215450ID-0.jpg8x8点阵屏

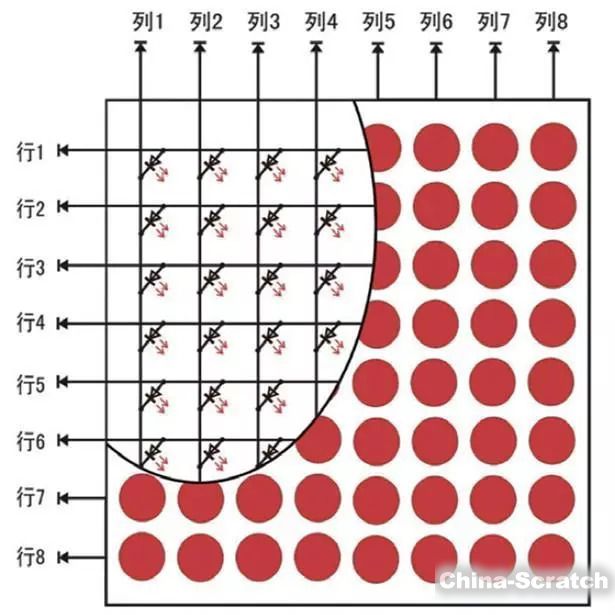

不同点阵屏封装不同,8x8点阵屏由8行8列共64个LED灯组成,其内部结构如下图:

https://cdn.china-scratch.com/timg/180914/2154501594-1.jpg8x8内部结构

每个LED放置在行线和列线的交叉点上,当对应的某一行电平拉高,某一列电拉低,则对应交叉点的LED就会点亮。

8x8点阵屏有16个管脚,将有丝印的一边朝下,逆时针编号为1~8,9~16。

https://cdn.china-scratch.com/timg/180914/2154516193-2.jpg8X8点阵管脚

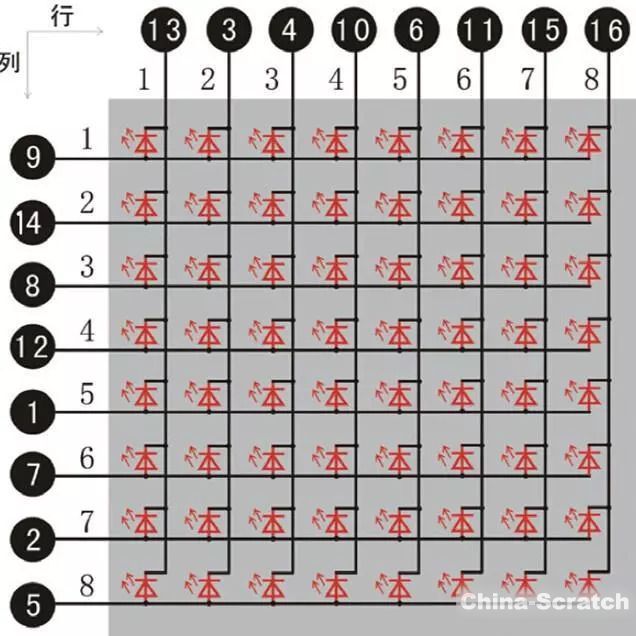

其对应内部管脚定义如下如所示:

https://cdn.china-scratch.com/timg/180914/2154516058-3.jpg点阵屏管脚定义

比如我们要点亮第一行第一列LED灯,则对应将点阵屏的第9脚拉高,第13脚拉低,其他LED控制以此类推即可。

2. 实验材料

  • Uno R3开发板

  • 配套USB数据线

  • 面包板及配套连接线

  • 8*8点阵屏

3. 实验步骤

1. 根据原理图搭建电路。

根据点阵屏管脚定义,点阵屏的[9, 14, 8, 12, 1, 7, 2, 5]分别连接开发板的[6,11, 5, 9, 14, 4, 15, 2],这8个引脚为LED的正极;

点阵屏的[13, 3, 4, 10, 6, 11, 15, 16]分别连接开发板的[10,16, 17, 7, 3, 8, 12, 13],这8个引脚为LED的负极。

这里需要注意,Uno R3开发板的A0~A5也可以做普通GPIO使用,编号分别为14~19。

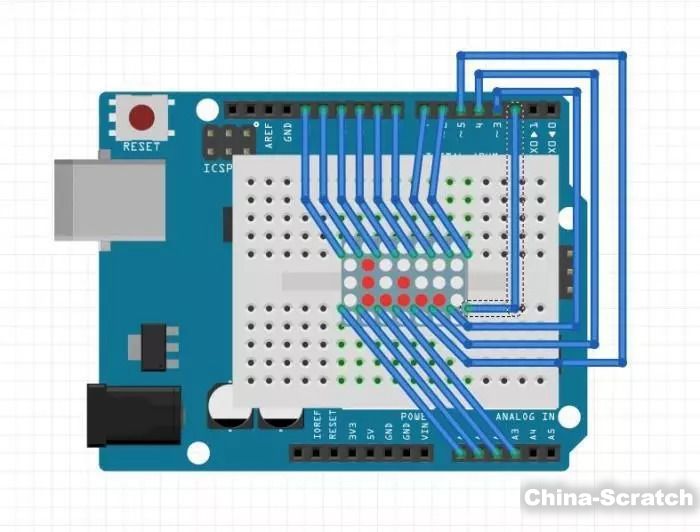

实验原理图如下图所示:

https://cdn.china-scratch.com/timg/180914/215451C57-4.jpg实验原理图

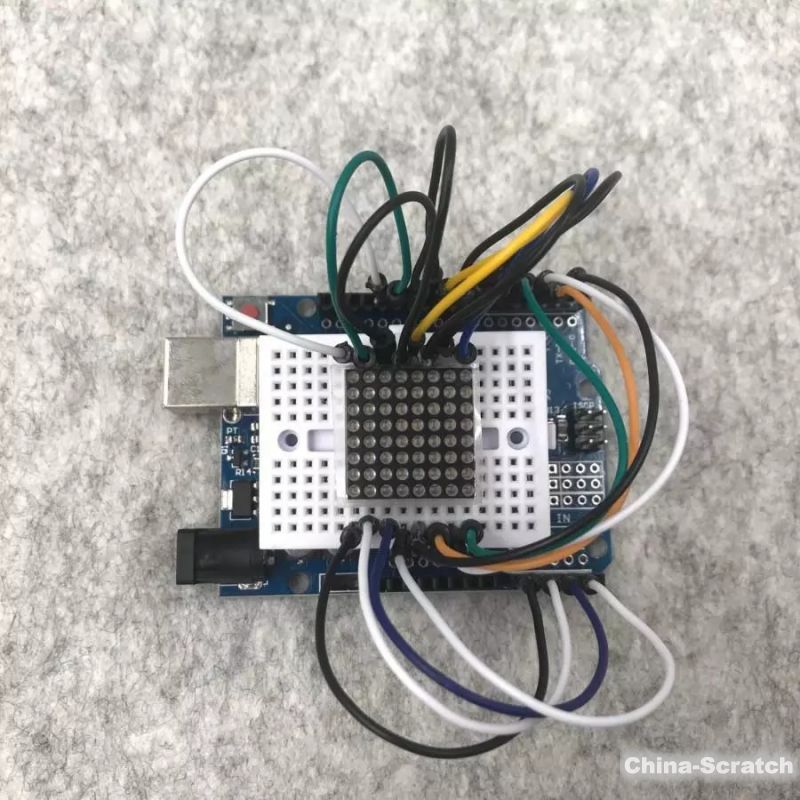

实物连接图如下图所示:

https://cdn.china-scratch.com/timg/180914/2154514I9-5.jpg实验原理图

2. 新建sketch,拷贝如下代码替换自动生成的代码并进行保存。

1/*
2 * Matrix
3 * 点阵屏显示驱动
4 */
5
6int leds[8] = {6, 11, 5, 9, 14, 4, 15, 2}; //点阵屏正极引脚
7int gnds[8] = {10, 16, 17, 7, 3, 8, 12, 13}; //点阵屏负极引脚
8
9void setup() {
10  for (int i = 0; i < 8; i++)
11  {
12    pinMode(leds[i], OUTPUT);
13    pinMode(gnds[i], OUTPUT);
14    digitalWrite(gnds[i], HIGH); //负极引脚拉高,熄灭所有LED
15  }
16}
17
18void ledopen()
19{
20  for (int i = 0; i < 8; i++)//将点阵屏正极拉高,负极拉低,开启显示
21  {
22    digitalWrite(leds[i], HIGH);
23    digitalWrite(gnds[i], LOW);
24  }
25}
26
27void ledclean()
28{
29  for (int i = 0; i < 8; i++)//将点阵屏正极ladies,负极拉高,关断显示
30  {
31    digitalWrite(leds[i], LOW);
32    digitalWrite(gnds[i], HIGH);
33  }
34}
35
36//逐列扫描
37void ledCol()
38{
39  for (int i = 0 ; i < 8; i++)
40  {
41    digitalWrite(gnds[i], LOW);
42    for (int j = 0; j < 8; j++)
43    {
44      digitalWrite(leds[j], HIGH);
45      delay(40);
46    }
47    digitalWrite(gnds[i], HIGH);
48    ledclean();
49  }
50}
51
52//逐行扫描
53void ledRow()
54{
55  for (int i = 0 ; i < 8; i++)
56  {
57    digitalWrite(leds[i], HIGH);
58    for (int j = 0; j < 8; j++)
59    {
60      digitalWrite(gnds[j], LOW);
61      delay(40);
62    }
63    digitalWrite(leds[i], LOW);
64    ledclean();
65  }
66}
67
68void loop() {
69
70  ledopen(); //全部打开
71  delay(500);
72  ledclean(); //全部关闭
73  delay(500);
74  ledCol(); //列扫描
75  ledRow(); //行扫描
76
77}

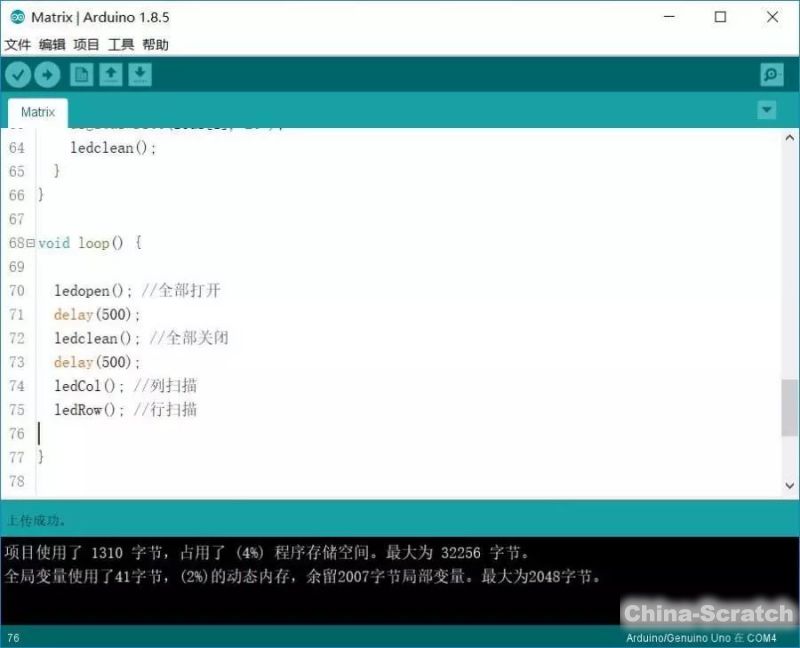

3. 连接开发板,设置好对应端口号和开发板类型,进行程序下载。

https://cdn.china-scratch.com/timg/180914/2154523395-6.jpg程序下载

4. 实验现象

LED点阵屏点亮然后熄灭,然后逐列点亮,逐行点亮。

https://cdn.china-scratch.com/timg/180914/21545232T-7.gif实验现象

5. 实验分析

LED点阵屏不过是多个LED组合在一起来驱动,基本的驱动方式是逐行扫描或者逐列扫描。通过两个for循环嵌套来进行操作,外部循环控制列,内部循环遍历行,或者外部循环控制行,内部循环遍历列,相对操作还是非常简单的。当逐行或者逐列扫描足够快的时候,人眼就会因为视觉暂存而看到同时点亮的效果。

当对多块点阵屏进行操作时,使用IO引脚直接驱动的方式就显得不切实际了,一方面这需要占用很多的IO口,另一方面IO驱动能力毕竟有限,所以点阵屏还有专门的驱动电路和IC芯片来满足更高的应用要求。
